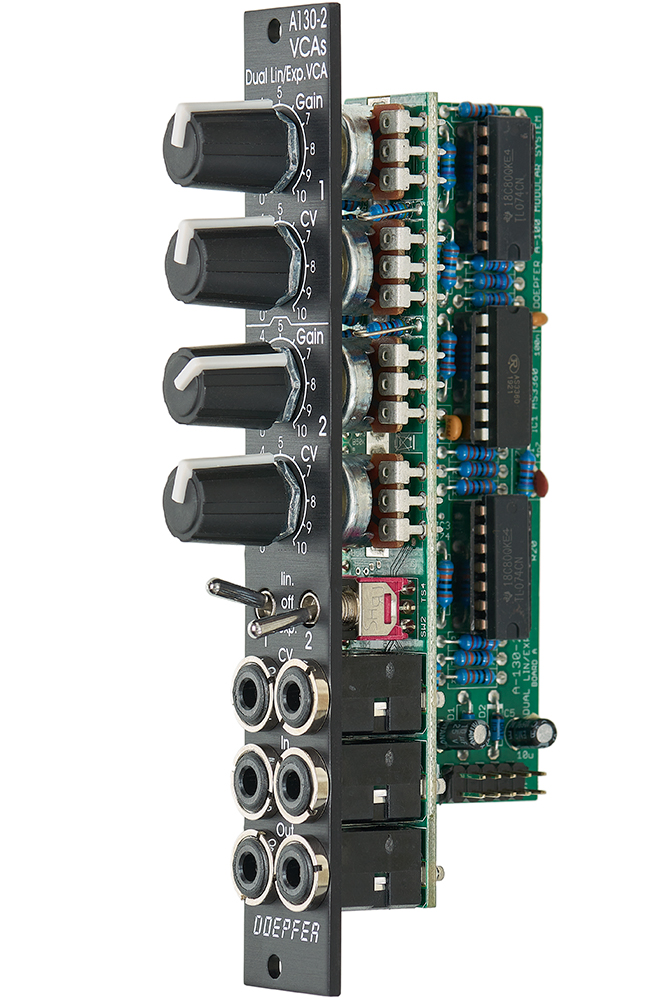

Doepfer A-130-2v Dual lin/log VCA (Slim Series) Vintage Edition


Das Modul A-130-2v besteht aus zwei identischen spannungsgesteuerten Verstärkern (VCA). Jeder VCA hat einen Regler für die manuelle Einstellung der Grund-Verstärkung (Initial Gain) und einen Steuerspannungseingang CV mit Abschwächer. Die Steuerkennlinie jedes VCAs kann zwischen linear und exponentiell gewählt werden. Alle Ein- und Ausgänge sind gleichspannungsgekoppelt. Daher kann das Modul auch zur Bearbeitung von Steuersignalen verwendet werden. Der Signal-Eingang besitzt keinen Abschwächer, das Modul kann aber Signale bis ca. 16Vss (d.h. von ca. -8V bis ca. + 8V) verzerrungsfrei verarbeiten. Für Signale mit einem höheren Pegel kann bei Bedarf ein externer Abschwächer vorgeschaltet werden. Der Verstärkungsbereich beträgt 0...1. Auch bei weiterer Erhöhung der externen Steuerspannung wird der Wert 1 nicht überschritten (die Verstärkung "clippt" sozusagen bei 1).

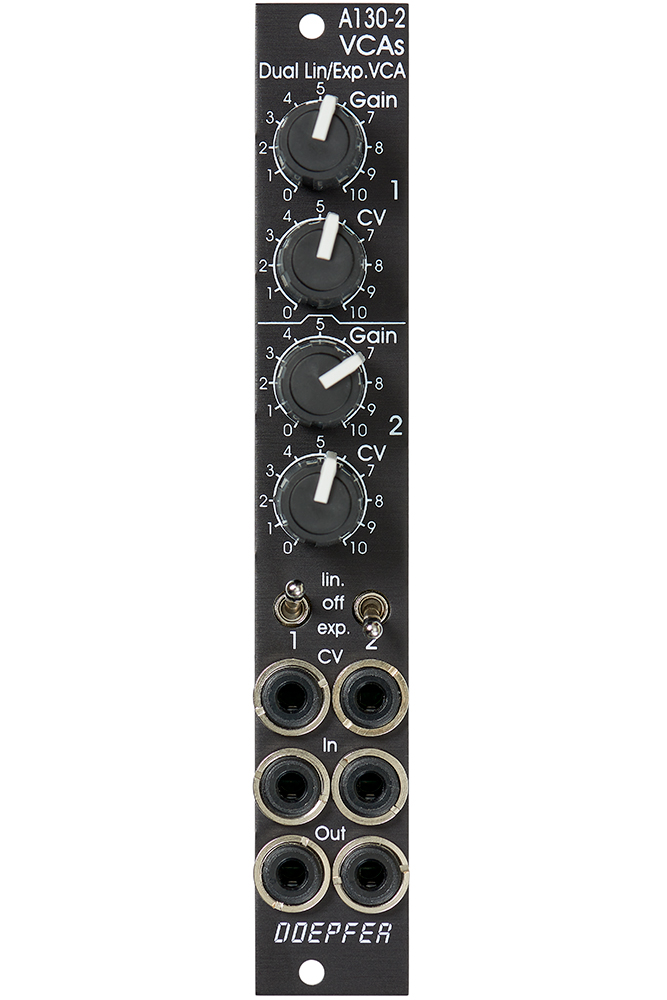

Bedienelemente (für jeden der beiden VCAs):

  • Gain: manuelle Einstellung der Grund-Verstärkung (Initial Gain) im Bereich 0...1
  • CV: Abschwächer für den Eingang CV
  • lin/exp: Umschalter für die Charakteristik des VCAs zwischen linear und exponentiell, bei Mittelstellung ist der VCA abgeschaltet (Mute-Funktion)

Ein/Ausgänge (für jeden der beiden VCAs):

  • CV: Steuereingang, min. +5V für maximale Verstärkung (1) benötigt bei Rechtsanschlag des CV-Reglers und Linksanschlag des Gain-Reglers
  • In: Signal-Eingang, max. 16Vss (-8V...+ 8V) ohne Verzerrungen
  • Out: Signal-Ausgang

Das Modul ist die schmale Version des A-132-3 und verfügt  über die gleichen Funktionen. Die Bedienelemente sind jedoch enger angeordnet und es kommen kleinere, gummierte Drehknöpfe zum Einsatz. Dafür ist die Frontplatte mit 4TE nur halb so breit wie die des Moduls A-132-3. Es ist daher in erster Linie für Anwendungen gedacht, bei denen wenig Platz zur Verfügung steht.


105€

Stromverbrauch: 30mA auf +12V und 30mA auf -12V

Tiefe: 50mm

TE : 4


4 HP
