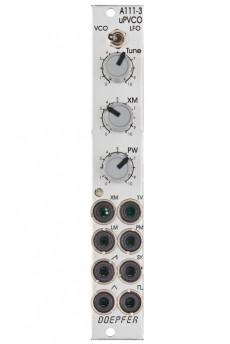

Doepfer A-111-3 Micro Precision VCO

Doepfer A-111-3 Micro Precision VCO

Der Micro Precision VCO ist ein platzsparender und äußerst präziser, analoger VCO/LFO mit einem enorm großen Frequenzbereich, einem makellosen Tracking über mindestens zehn Oktaven und fast perfekten Wellenformen.

Im Grunde ist es die gleiche Schaltung wie die des High-End VCOs A-111-2, jedoch mit reduzierteren Funktionen und Bedienelementen. Dennoch ist das Modul perfekt geeignet als Modulator für lineare FM und für vieles mehr. Das A-111-3 hat zwei Elemente zur Frequenzeinstellung, einen Umschalter zwischen LFO- und VCO-Modus und einen Tune-Regler, dessen Umfang per Jumper einstellbar ist: - Jumper-Position 1: 16 Hz bis 20 kHz - Jumper-Position 2: 16 Hz bis 70 Hz - ohne Jumper: 16 Hz bis 22 Hz Der XM-Regler kann als Finetune verwendet werden, wenn nichts in die XM-Buchse gesteckt ist. Der Oszillator hat einen Frequenzumfang von mindestens fünfzehn Oktaven (0,0001 - 40 Hz im LFO-Modus, 0,5 Hz - 20 kHz im VCO-Modus) und bietet perfektes 1V/Oktave-Tracking über mindestens zehn Oktaven, typischerweise im Bereich von 20 Hz bis 20 kHz. Frequenzen unter 25 Hz werden mit einer Zweifarb-LED optisch dargestellt. Ein 1V/Oktave-Eingang wird ergänzt um zwei FM-Eingängen, einem für lineare und einem für exponentielle Frequenzmodulation. Mittels eines Jumpers kann bestimmt werden, ob das Modul die Tonhöhen-CV auch über den internen CV-Bus beziehen soll. Der VCO hat einen Dreieck-Kern, aus dem Sägezahn, Puls und Sinus erzeugt werden.

Die Wellenformen sind nahezu perfekt und ohne Störimpulse. Die Breite des Pulses kann mit einem Regler von 0% bis 100% eingestellt und natürlich auf moduliert werden. Zur Oszillatorsynchronisation gibt es einen Eingang, dessen Typ mit einem Jumper von weichem zu hartem Sync selektiert wird. Die beiden Syncs unterscheiden sich klanglich durchaus, da der harte Sync schneidender und bissiger ist.


Stromverbrauch: 30mA auf +12V und 20mA auf -12V

Tiefe: 65mm

TE : 4

Article n°

  • A-111-3

160
